Bettfräsmaschine Beta

Großer Arbeitsraum und hohe Leistung

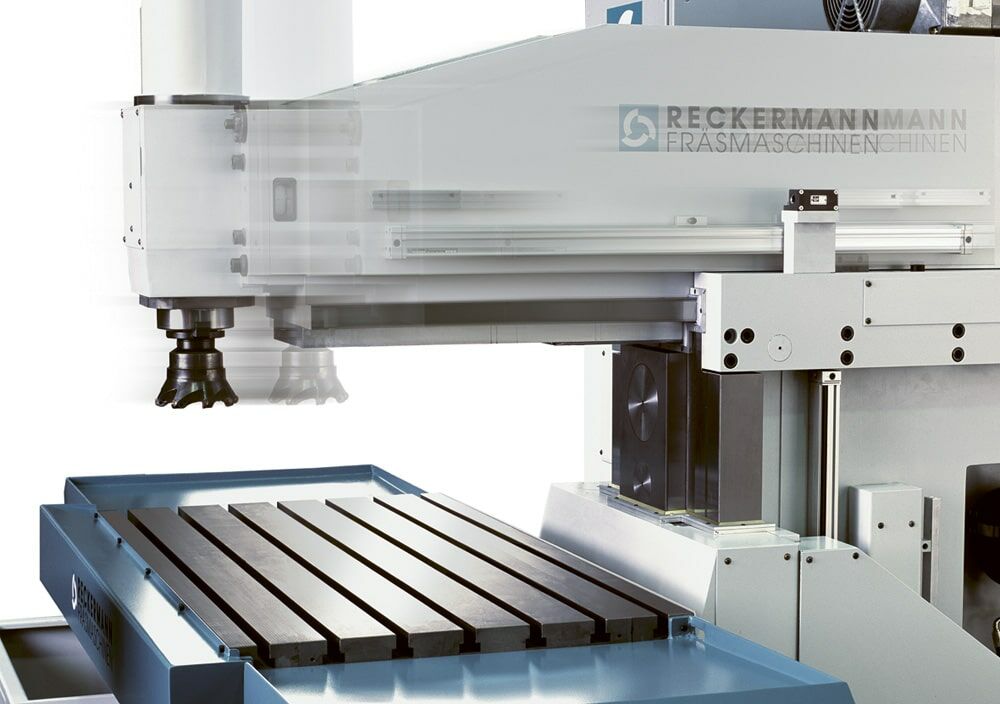

Bis zu 1.500 mm X-Weg, bei einer Tischbelastung von 2.000 kg und bis zu 1.080 Nm Drehmoment an der Vertikalspindel mit dem ± 90° stufenlos schwenkbaren Fräskopf.

Hochleistungszerspanung kombiniert mit langen Fahrwegen, so lassen sich große, lange Bauteile in einer Aufspannung kostengünstig bearbeiten. In der Regel findet sich kein wirtschaftlicheres spanendes Produktionsverfahren.

Auch für überlange Bauteile bieten wir CE konforme Lösung, ergonomisch und sicher. Auf Wunsch ist die Kabine oben offen und auf der vollen Länge bekranbar.

Beta Vertikalfräsmaschine | Bettfräsmaschinen Reckermann
Trenner
Wirtschaftlichkeit durch enorme Zerspankraft mit Präzision

Effektive Teilefertigung durch schwere Zerspanung im Hochleistungsbereich, dank einem großen Arbeitsraum und Stückgewichten von bis zu 2.000 kg. Ob in der Vor- oder Serienfertigung, kombinieren unsere Maschinen enorme Zerspankraft (HPC) mit hoher Genauigkeit und Präzision.

Qualität durch dauerhafte geometrischer Genauigkeit

Schwere Zerspanung benötigt Bettfräsmaschinen mit außergewöhnlicher Stabilität und Robustheit. Massive Graugusskomponenten mit unübertroffenen Dämpfungsvermögen, nehmen die hohen Spankräfte auf. Dies und die hohe Verarbeitungsqualität führt dauerhaft zu herausragender, geometrischer Genauigkeit und Prozesssicherheit.

Nachhaltigkeit durch eine ergiebige Nutzung von Material und Energie

Ist ein Handlungsprinzip zur verantwortungsvollen Ressourcen-Nutzung, mit Effizienz als Leitstrategie für eine ergiebigere Nutzung von Material und Energie. Die legendär lange Lebensdauer einer Reckermann Fräsmaschine, so wie darauf produktiver gefertigte Bauteile, sorgen für effizienteren Einsatz von Maschinen, Energie und Rohstoffe.

Trenner

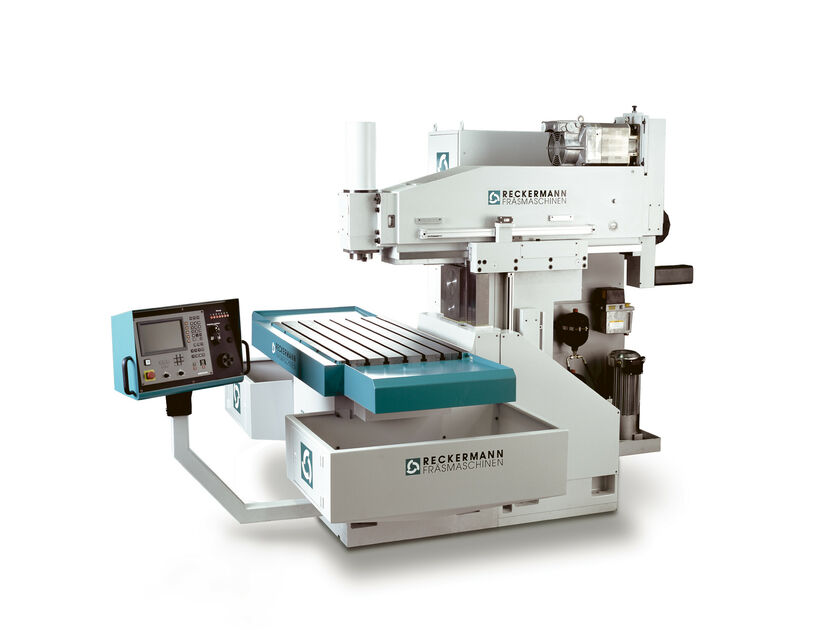

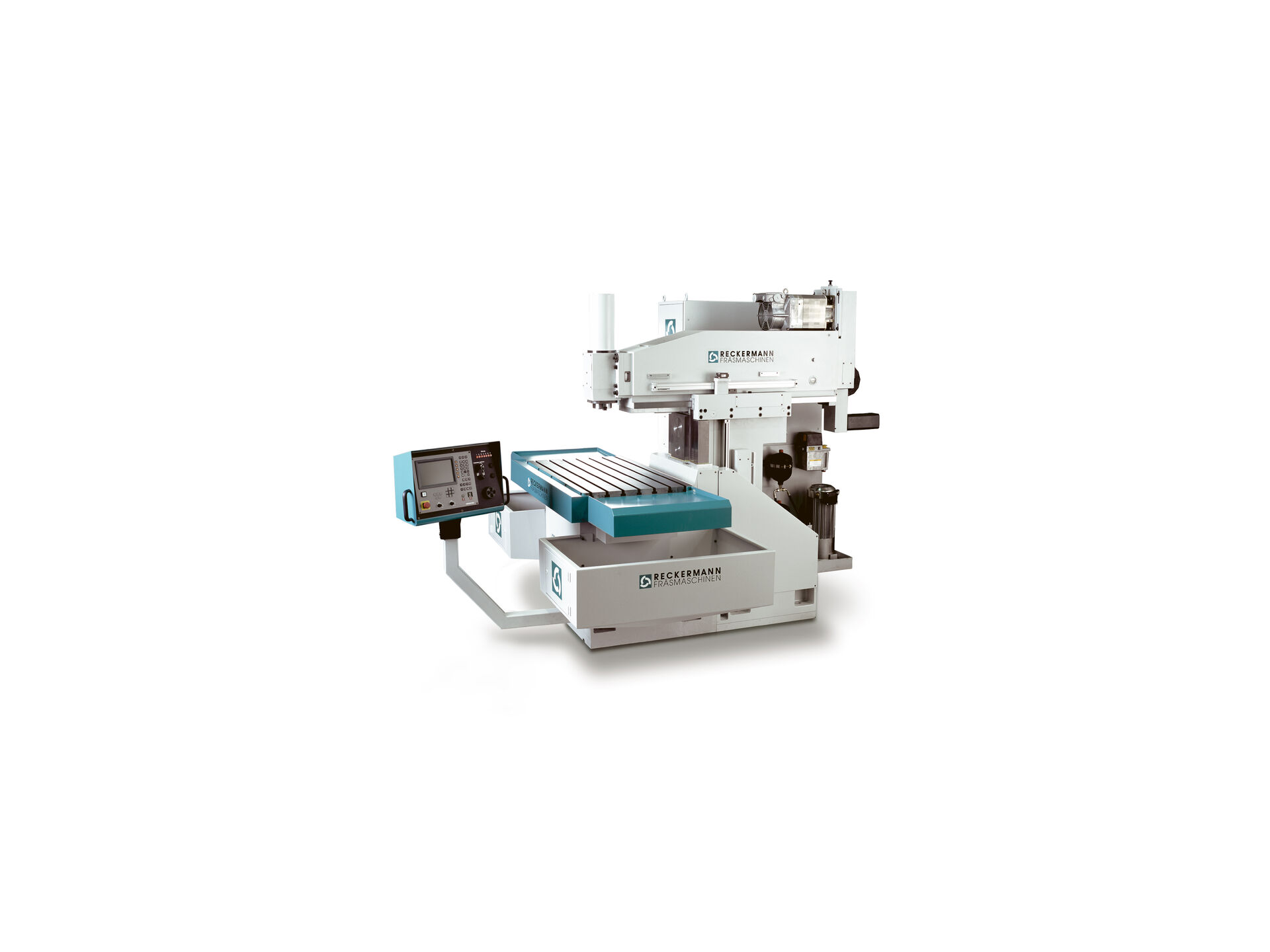

Die Bettfräsmaschine im Überblick

Beta
Beta Vertikalfräsmaschine | Bettfräsmaschinen Reckermann
Die leistungsstarke Vertikalfräsmaschine Einsatzgebiete
Die Bearbeitung großer Bauteile ermöglicht der große Arbeitsbereich von bis zu 1.500 x 800 x 500 mm, bei 2.000 kg Tischbelastung und 1.080 Nm Spindelmoment.Das Maschinenkonzept gewährleistet eine gute Zugänglichkeit für das Werkstückhandling und den Werkzeugwechsel. Dazu bieten Tische bis zu 1.800 x 700 mm hervorragende Spannmöglichkeiten.
Trenner

Optionen

Steuerung

    • Kompakte Bahnsteuerung Heidenhain TNC 320

Maschinenverkleidung

    • Schutzverkleidung 4- seitig, Gesamthöhe 2100 mm, mit 2 elektr. verriegelten Schiebetüren und Sichtfenstern einschl. 2 fest installierter Maschinenleuchten oben offen.
    • Automatiktüre vorne, elektronisch angetrieben und überwacht wird das Öffnen und Schließen der beiden vordern Schutztüren von der Maschine gesteuert. Der Schutztürantrieb automatisiert das Öffnen und Schließen der horizontal laufenden Schutztüren an der Fräsmaschinen die von Personen oder Robotern bedient bzw. beladen werden. Durch sein adaptives Verhalten passt sich der Antrieb an die Gegebenheiten an. Sowohl Gewicht und Reibung, als auch die Regelparameter werden eigenständig ermittelt.
    • Absaugung für Ölnebel

Handräder & Messtaster

    • Kabelgebundenes tragbares elektronisches Handrad HR 510
    • Funkhandrad HR 550, HRA 551 Ladestation
    • Drei elektronische Handräder, jeweils eins für die längs-, die quer- und die senkrechte Achse. Auf separatem Bedienpult.


Frässpindel

    • Werkzeugwechsler für 24 Werkzeuge SK50. Der Werkzeugwechsel erfolgt nur, wenn sich die Spindel in der Vertikalstellung befindet und fest verschraubt ist.

Tisch- / Fahrwegerweiterung

    • Tischgröße 1800 x 500 mm, x-Achse 1500 mm
    • Y-Achse 800mm, Tischbreite 700mm

Spänemanagement

    • Späneförderer, Scharnierband
    • Schwerkraftbandfilter
    • Magnetfilterwalze für Schwerkraftbandfilter
    • Spülpistole mit verstärkter Kreiselpumpe

Rundachsbearbeitung

    • Vorbereitung für 4. Achse
    • Teilapperat Walter TANiH 160 Evolution NEG mit horizontaler Achse, Spitzenhöhe 160mm, Hydraulische Spindelklemmung 100Bar, Haltemoment 1.600Nm, Vorschubmoment 250Nm, maximale Transportlast 180 Kg, mit Reitstock 350 Kg, Drehzahl 42 U/min, Fest positionierter Referenzpunkt über Näherungsschalter, Komplett mit Motor in Maschine und Steuerung integriert mit zusätzlichen Tischabdeckungen für einen gesicherten Spänefluß
    • Motor in Ausführung U oder Z
    • Starrer Reitsstock Spitzenhöhe 160mm, Pinole MK3, Hub 32mm mit Spannmittel und fester Reitstockspitze
    • Mitlaufende Reitstockspitze

Gegenlager

  • -

Maschinenbefestigung

    • Fixatoren
Transport & Maschineneinbringung

Auf Wunsch organisieren wir den Transport, die Einbringung und Inbetriebnahme Ihrer neuen Reckermann Fräsmaschine. Mit perfekt ausgerichteter Maschinengeometrie und einem sorgfältigen Testlauf aller Funktionen, übergeben wir Ihnen eine geprüfte, betriebsbereite Maschine. Unsere erfahrenen Servicetechniker bringen Ihre Maschine auch bei engstem Raum sicher an den neuen Stellplatz.

Training & Schulung Ihrer Mitarbeiter vor Ort

Die volle Leistungsfähigkeit Ihrer Maschine nutzen, durch gut ausgebildete und motivierte Mitarbeiter. Wir schulen Ihre Mitarbeiter in Ihrem Unternehmen, praxisbezogen auf Ihre Anforderungen. Sowohl in der CNC-Steuerung und Programmierung, sowie in der Maschinenbedienung und Instandhaltung. Natürlich gehört hierzu auch die sorgfältige Anlaufunterstützung vor Ort.

Neue Technologien versuchen

Ideen umsetzen, Fräsprozesse optimieren oder Qualität und Ausbringung steigern, wir stehen Ihnen zur Seite. Die Produktivität durch Automation und passende Vorrichtungen erhöhen. Durch Fräsversuche direkt in unserer Fertigung oder bei Ihnen im Haus auf Ihren Maschinen. Gemeinsam mit unseren erfahrenen CNC – Fräsern und Programmierern finden Sie die richtige Frässtrategie und Programmierung für Ihre Bauteile.

Aftersales

Wir sind mit unserer kostenlosen Service-Hotline persönlich für Sie da. Benötigen Sie Ersatzteile, Zubehör, anstehende Reparaturen & Wartungen sowie komplette Überholungen Ihrer Maschinen? Unser Team von erfahrenen Beratern und Service Techniker hilft Ihnen schnell und unkompliziert. Auch für Maschinen die schon 20 Jahre und länger im Einsatz sind.



Service vor Ort

Im Bedarfsfall sind unsere erfahrenen Servicetechniker schnell vor Ort. Unsere originalen Ersatzteile sind, dank unseres großen Lagerbestandes zusammen mit unserer hohen Fertigungstiefe, schnell verfügbar. Wir sind für Sie da und setzen alles daran, dass Ihre Maschine so schnell wie möglich wieder produziert. Darüber hinaus führt eine regelmäßige Wartung vor Ort, zu höherer Verfügbarkeit und mehr Produktivität.

Fernwartung

Schnelle und kostengünstige Hilfe bei Maschinenstörungen oder kurzfristige Unterstützung Ihrer Maschinenbediener oder Instandhalter mittels Fernwartung oder Augmented Reality, in unserem Fall TeamViewer Pilot. Unser Ziel ist eine schnelle Kommunikation, so dass Ihre Maschine Ihrer Produktion so schnell wie möglich wieder zur Verfügung steht.
